Voss

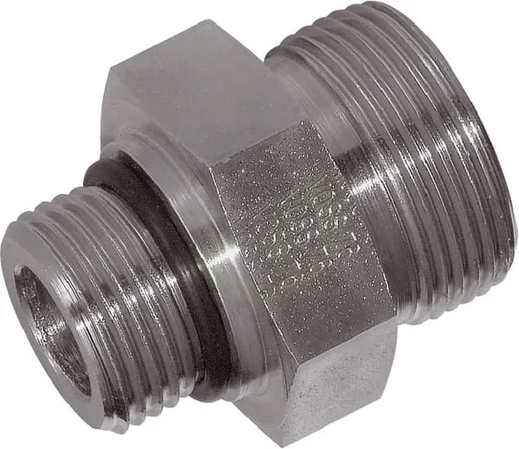

Spojka 16S 7/8UNF - Voss GES16S78UNF
Šifra SKU: 21461 MPN: GES16S78UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 37.5 mm
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33.5 mm
Opis izdelka
Ravna hidravlična spojka Voss serije S je dvopriključna izvedba za povezovanje hidravličnih cevi in armatur. Na prvi strani ima rezalni obroč, na drugi tesnilni obroč, zato je primerna za zanesljiv spoj v hidravličnem sistemu. Namenjena je cevi premera 16 mm, ima navoj 7/8 UNF, ključ 30 mm in tesnilo iz NBR. Maksimalni delovni tlak je 630 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 37.5 mm
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 12 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 27 mm
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 7/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 30 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 30 mm
- SAE standard
- SAE 514
- Serija
- S
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
