Voss

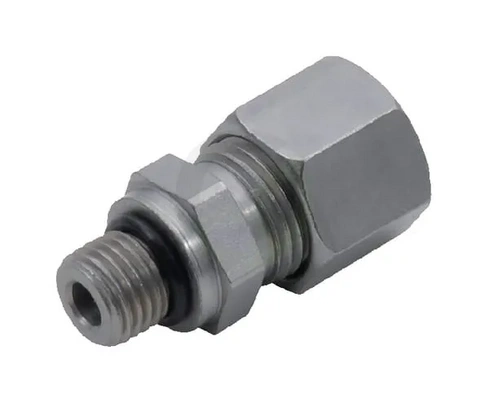

Spojka 16S 7/8UNF - Voss GEV16S78UNF
Šifra SKU: 21810 MPN: GEV16S78UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
Opis izdelka
Ravna hidravlična spojka Voss serije 16S je namenjena povezovanju cevi s premerom 16 mm v hidravličnih sistemih. Izvedba z rezalnim obročem in tesnilnim obročem omogoča vijačni priklop, spojka pa je predvidena za delovni tlak do 630 bar. Ima navoj 7/8 UNF, šestkotni oprijem 30 mm in tesnilo iz nitrilne gume (NBR).
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 33.5 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 16 mm
- Povezava 1 - premer navoja
- M24
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 7/8 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 30 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 30 mm
- SAE standard
- SAE 514
- Serija
- 16S
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
