Voss
Spojka 20S 1-1/16UNF - Voss GES20S1116UNF
Šifra SKU: 21495 MPN: GES20S1116UNF

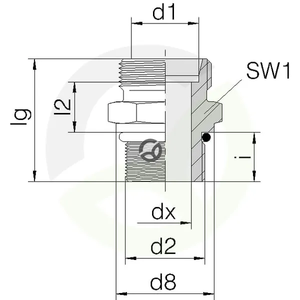

Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 46 mm
- K - Povezava 1 - dolžina navoja (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 20.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 42 mm
Opis izdelka
Ravna hidravlična spojka serije S je namenjena cevnim povezavam z rezalnim obročem. Na prvi strani ima moški priključek za cev 20 mm z navojem 1-1/16 UNF, šestrobno glavo 32 mm in navojno dolžino 15 mm, na drugi strani pa moški tesnilni priključek s ključem 36 mm. Tesnilo iz NBR in delovni tlak do 420 bar sta primerna za zahtevnejše hidravlične sisteme.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- Dolžina (mm)
- 46 mm
- K - Povezava 1 - dolžina navoja (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 20.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 42 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 16 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 20 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- UNF
- Povezava 1 - velikost hex (mm)
- 32 mm
- Povezava 2 - navoji na colo
- 12
- Povezava 2 - premer (cola)
- 1-1/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 20 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- SAE standard
- SAE 514
- Serija
- S
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
