Voss
Spojka 20S 1-1/16UNF - Voss GEV20S1116UNF
Šifra SKU: 21753 MPN: GEV20S1116UNF
Specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 20.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 42 mm
- Maks. delovni pritisk (bar)
- 420 BAR
Opis izdelka

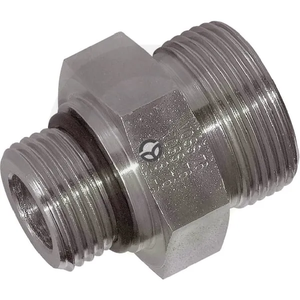

Ravna hidravlična spojka Voss serije 20S je namenjena povezavi cevi s premerom 20 mm. Na prvi strani ima priključek z rezalnim obročem in moški navoj 1-1/16 UNF, na drugi strani pa moški priključek s tesnilnim obročem. Tesnilo iz nitrilne gume NBR in največji delovni tlak 420 bar sta primerna za visokotlačne hidravlične sisteme. Za montažo sta predvidena ključa 32 in 36 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Tesnilni obroč
- K - Povezava 1 - dolžina navoja (mm)
- 15 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 20.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 42 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 20 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - navoji na colo
- 12
- Povezava 2 - premer (cola)
- 1-1/16 Inch
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- UNF
- Premer cevi (mm)
- 20 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 36 mm
- SAE standard
- SAE 514
- Serija
- 20S
- Standard DIN
- DIN 2353, DIN 2401, DIN 3852
