Voss
Spojka 25S M33 - Voss GES25SM33
Šifra SKU: 21381 MPN: GES25SM33
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 2 mm
- D1 - Povezava 2 - premer navoja
- M36
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- Dolžina (mm)
- 53 mm
Opis izdelka

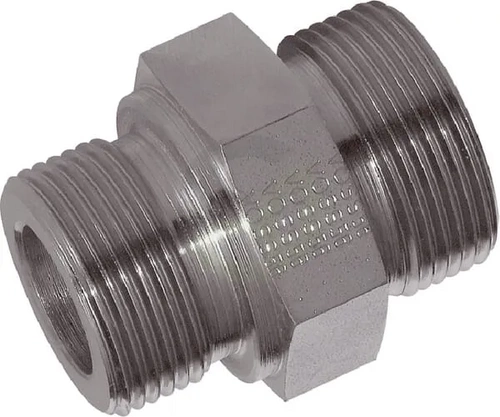

Spojka 25S M33 je ravna hidravlična spojka z rezalnim obročem za cev premera 25 mm in metrični moški navoj M33x2. Uporablja se za povezovanje hidravličnih cevi in priključkov v ravni izvedbi. Spojka je dolga 53 mm, ima navoj dolg 18 mm in je primerna za delovni tlak do 400 bar. Za montažo sta potrebna ključa 41 in 46 mm.
Prikaži vse →

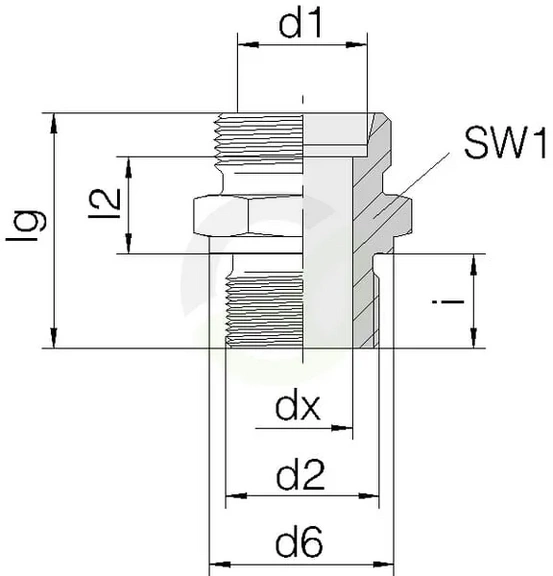

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- d1 - Povezava 2 - Korak navoja (mm)
- 2 mm
- D1 - Povezava 2 - premer navoja
- M36
- d2 - Povezava 1 - korak navoja (mm)
- 2 mm
- Dolžina (mm)
- 53 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 18 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 23 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 47 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Notranji premer (mm)
- 20 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - premer (mm)
- 25 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 39 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 25 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 46 mm
- Serija
- 25S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
