Voss

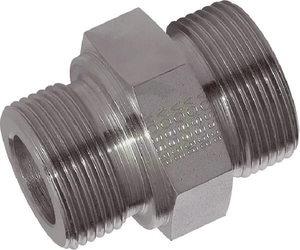

Spojka 25S M33 - Voss GEV25SM33
Šifra SKU: 21824 MPN: GEV25SM33
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 18 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 23 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 47 mm
Opis izdelka
Ravna hidravlična spojka serije 25S je namenjena povezavi cevi premera 25 mm z navojnim priklopom M33. Na eni strani ima priključek z zareznim obročem, na drugi pa moški metrični navoj s korakom 2 mm in dolžino navoja 18 mm. Izvedba z 2 priključkoma je primerna za hidravlične cevne povezave do delovnega tlaka 400 bar. Ključni velikosti sta 41 in 46 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 18 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 23 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 47 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 25 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M33
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 25 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 41 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 46 mm
- Serija
- 25S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
