Voss

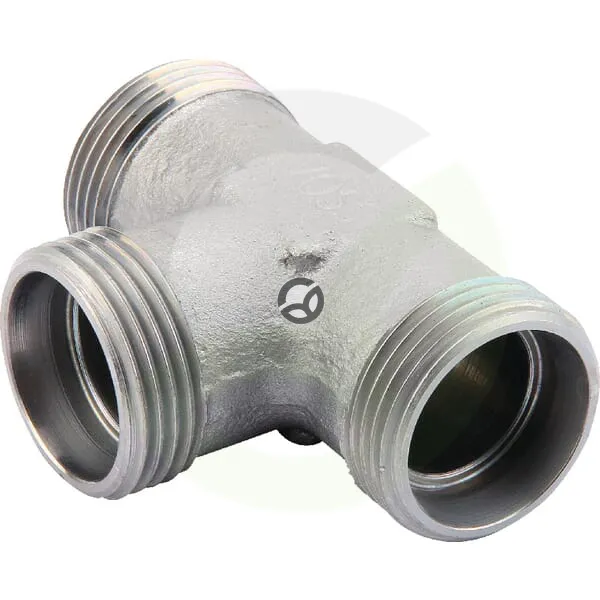

T-spojka 20S - Voss TS20S
Šifra SKU: 34789 MPN: TS20S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Maks. delovni pritisk (bar)
- 420 BAR
- Notranji premer (mm)
- 16 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
Opis izdelka
Hidravlična T-spojka oziroma T-kos Voss 20S je namenjena povezovanju hidravličnih cevi v razdelitvi toka s tremi priključki. Izvedba ima premer cevi 20 mm, metrični navoj M20x2 na priključkih in delovni tlak do 420 bar. Ohišje meri 27 mm v višino, skupna dolžina pa 74 mm, zato je primerna za kompaktne hidravlične povezave v strojništvu in industriji.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Maks. delovni pritisk (bar)
- 420 BAR
- Notranji premer (mm)
- 16 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 20 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - razdalja od sredine do konca (mm)
- 26.5 mm
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - dolžina (mm)
- 26.5 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 20 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer (mm)
- 20 mm
- Povezava 3 - premer navoja
- M30
- Povezava 3 - tip
- Navoj
- Povezava 3 - tip moški/ženska
- Moški
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 20 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- S
- Skupna dolžina (mm)
- 74 mm
- Standard DIN
- DIN 2353, DIN 2401
- Višina ohišja (mm)
- 27 mm
