Voss

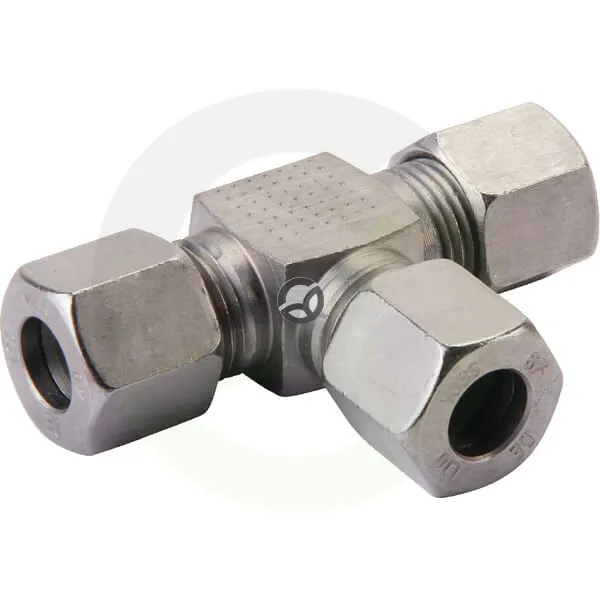

T-spojka 20S - Voss TV20S
Šifra SKU: 34285 MPN: TV20S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 26.5 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Notranji premer (mm)
- 20 mm
- Oblika
- T komad - 3 priključki
Opis izdelka
T-spojka za hidravliko je 3-kraki priključek za cevi oziroma cevovode s premerom 20 mm. Izvedba 20S z rezalnim obročem omogoča sestavo in razvejitev hidravličnih vodov, kadar je treba eno linijo razdeliti na dve smeri. Spojka je namenjena delu pri delovnem tlaku do 420 bar, pri montaži pa sta navedeni velikosti ključa 27 mm in 36 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Povezava - sredina do razdalje med vložkom in ročajem (mm)
- 26.5 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Notranji premer (mm)
- 20 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - premer (mm)
- 20 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - premer (mm)
- 20 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 3 - premer (mm)
- 20 mm
- Povezava 3 - razdalja od sredine do konca (mm)
- 48 mm
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Moški
- S1 - Povezava 1 - velikost ključa (mm)
- 27 mm
- S2 - Povezava 3 - velikost ključa (mm)
- 36 mm
- Serija
- 20S
- Standard DIN
- DIN 2353, DIN 2401
